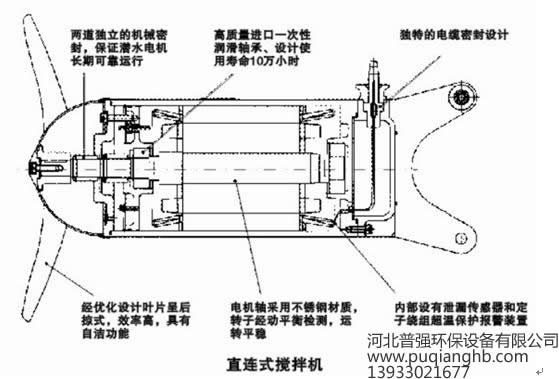

QJB型潜水搅拌机
四、产品说明
QJB0.85/8-260/3-740c
QJB------潜水搅拌机（推流器）的拼音缩写
260-----叶轮名义直径
740-------叶轮转速（rpm）
0.85------电机功率（KW）
配用功率范围：0.85-10KW
叶轮直径范围：260-615mm
叶轮转速范围：180-980r/min
推力范围：≤2900N
材质：铸铁/铸造全不锈钢 可根据客户要求定做

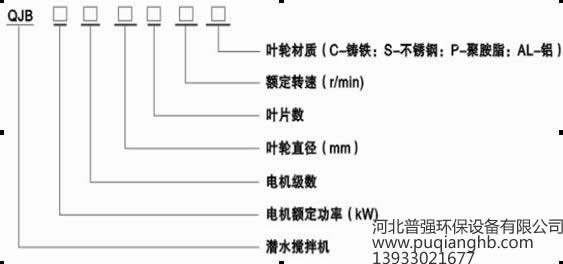

型号表示
潜水搅拌机性能参数
潜水搅拌机：电机绕组绝缘等级：F；防护等级IP68；工作制式：S1；
在额定电压为380V，频率为50Hz的性能参数如下表：
| 规格型号 | 电机功率 （kW） | 额定电流 （A） | 叶轮转速 (rpm) | 叶轮直径 （mm） | 水推力 （N） | 重量 （kg） | |
| 混合搅拌系列 | QJB0.85/8-260/3-740/C/S | 0.85 | 3.4 | 740 | 260 | 163 | 55/58 |
| QJB1.5/6-260/3-980/C/S | 1.5 | 4.4 | 980 | 260 | 290 | 55/58 | |
| QJB2.2/8-320/3-740/C/S | 2.2 | 5.9 | 740 | 320 | 582 | 74/77 | |
| QJB4/6-320/3-980/C/S | 4 | 10.8 | 980 | 320 | 609 | 74/77 | |
| QJB1.5/8-400/3-740/S | 1.5 | 5.6 | 740 | 400 | 382 | 76/80 | |
| QJB2.5/8-400/3-740/S | 2.5 | 7.3 | 740 | 400 | 575 | 76/80 | |
| QJB3/8-400/3-740/S | 3 | 8.6 | 740 | 400 | 642 | 78/82 | |
| QJB4/6-400/3-980/S | 4 | 10.3 | 980 | 400 | 1010 | 80/84 | |
| QJB4/12-620/3-480/S | 4 | 14 | 480 | 620 | 1230 | 240/245 | |
| QJB5/12-620/3-480/S | 5 | 18.2 | 480 | 620 | 1420 | 240/245 | |
| QJB7.5/12-620/3-480/S | 7.5 | 28 | 480 | 620 | 1963 | 255/270 | |
| QJB10/12-620/3-480/S | 10 | 32 | 480 | 620 | 2361 | 255/270 | |

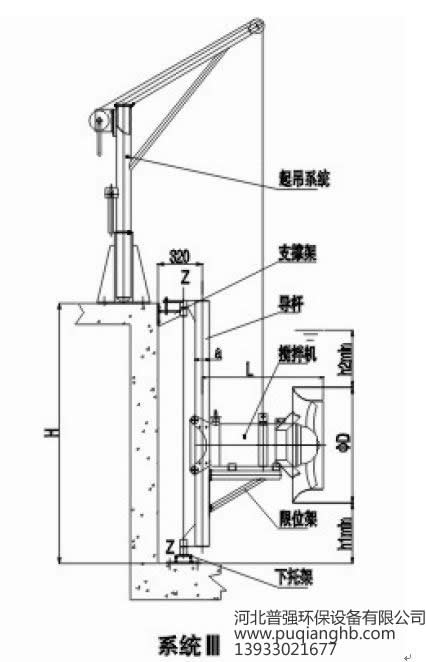

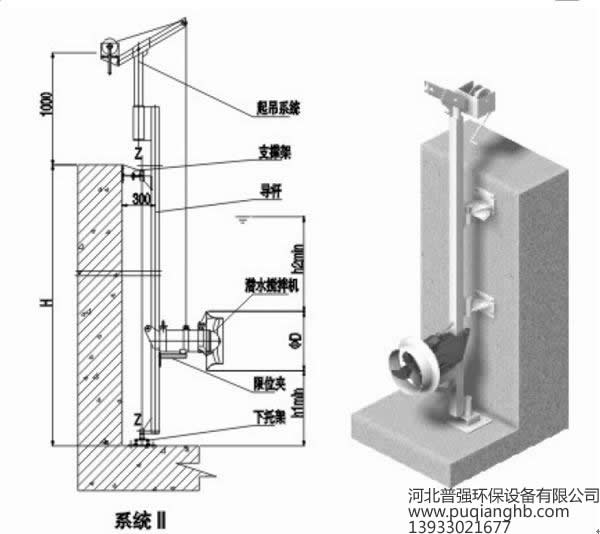

安装示意图

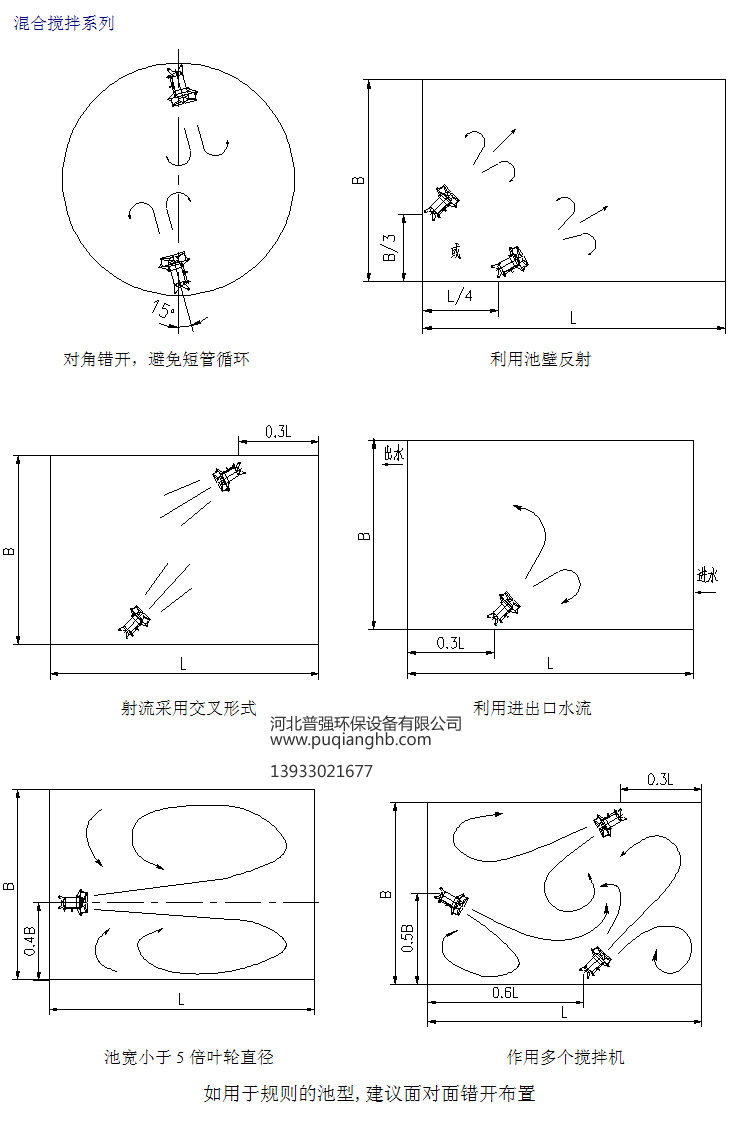

潜水搅拌机不同池型安装方式
注：1、潜水搅拌机的专用安装系统，可在不用排除池中污水的情况下，能快速安装和拆卸搅拌机；

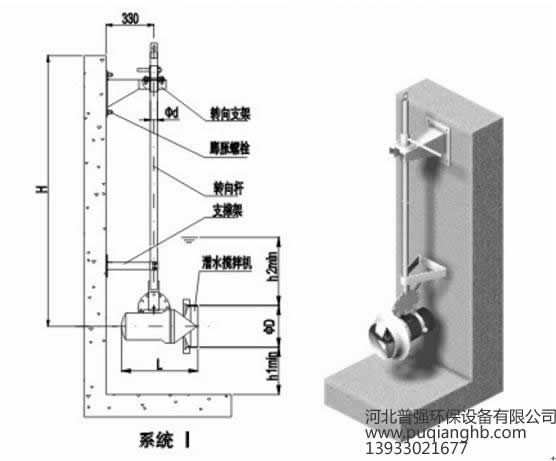

2、安装系统I只适合用于池深≤3m，机型为QJB0.85/8和QJB1.5/6，可在水平方向和垂直方向调节角度；
3、安装II、III，导杆可沿水平方向绕Z轴旋转。
4、当H>5m，应在安装系统II、III导杆中间添加一支撑架；
5、支撑架和下托架与池壁、池底均用膨胀螺栓或化学锚栓固定。建议设预埋件；
6、客户订货时，请提供池深及池型图，以便确定导杆尺寸和支撑架个数；
7、安装系统材质采用不锈钢和碳钢防腐两种供选择；
8、多台搅拌机可共用一套移动起吊系统
